Fuse rated current selection

在正常负载条件下，熔断器必须承载电路的正常工作电流而不会遇到干扰性的开路。然而，当过电流发生时，熔断器必须中断过电流并承受内部电弧后的熔断器两端电压。

为了正确选择熔断器，必须考虑以下标准：

有效加热电流是指温度上升可以基本平衡时的电流值，即额定电流。

原理：对于纯电阻负载，G = 1；对于带峰值电流的电阻负载，G = 1.1-1.2；对于电容性负载，G = 1.5- 1.7。

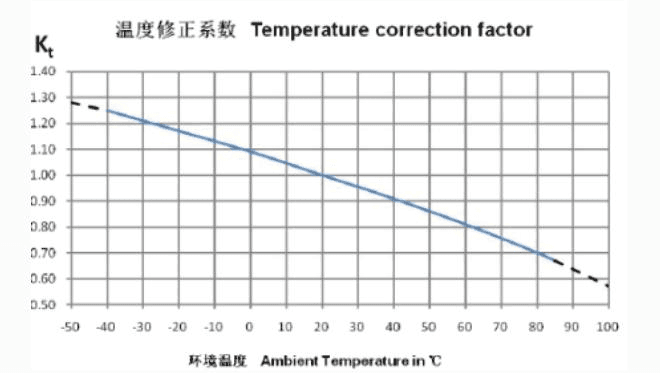

环境温度的升高和降低会影响熔断器的开路和负载特性。熔断器数据表中的温度降额曲线显示了这种影响。

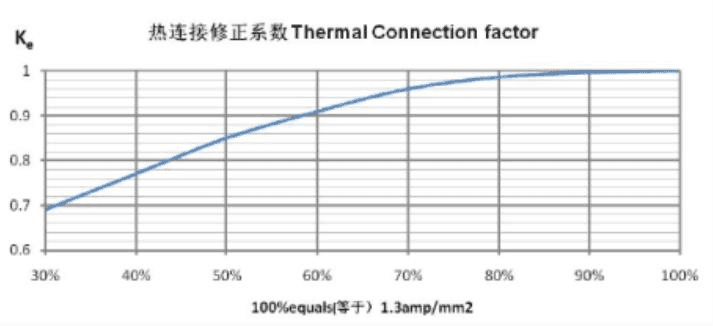

基于熔断器连接铜条的横截面积 / 标准横截面积，参考熔断器的热连接系数曲线图来确定热连接修正因子。

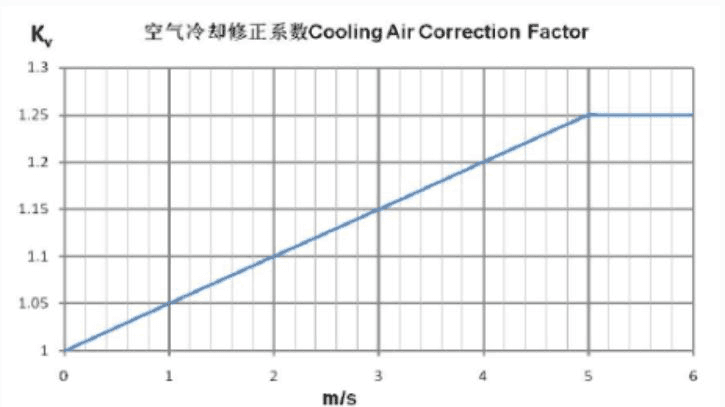

熔断器的冷却环境会影响其额定电流的选择，例如强制风冷、自然冷却等。根据熔断器的风冷修正曲线确定风冷修正因子。

在海拔较高的环境中，空气稀薄，冷却条件恶化，需要降低额定电流容量。对于海拔超过2000米的情况，每增加1000米，减少5%，但同时温度下降约6°C，因此通常认为这两种效应相互抵消。

根据熔断器的封装类型确定其包装修正系数。例如，如果熔断器安装在开放式柜中，取1；如果熔断器安装在密封柜中，取0.9；如果熔断器通过螺栓紧固安装在MSD中，取0.8；如果熔断器通过插接方式安装在MSD中，取0.7。
