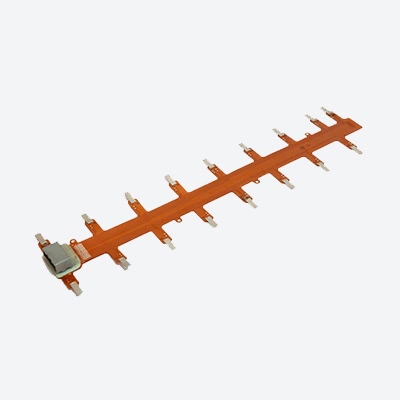

FPC

描述

FPC产品主要用于医疗健康、汽车、通信、背光、智能家居等领域。在FPC产品的供应中，JONVER 拥有丰富的产品线和先进的生产技术。我们的FPC产品采用高品质的基材和覆盖膜，并通过精密的电路工艺进行设计和制造，以确保卓越的电气性能、机械强度和耐用性。同时，我们还可以按照特定客户的要求定制FPC产品，以满足客户的特定应用场景需求。

FPC PRODUCTION PROCESS FLOW

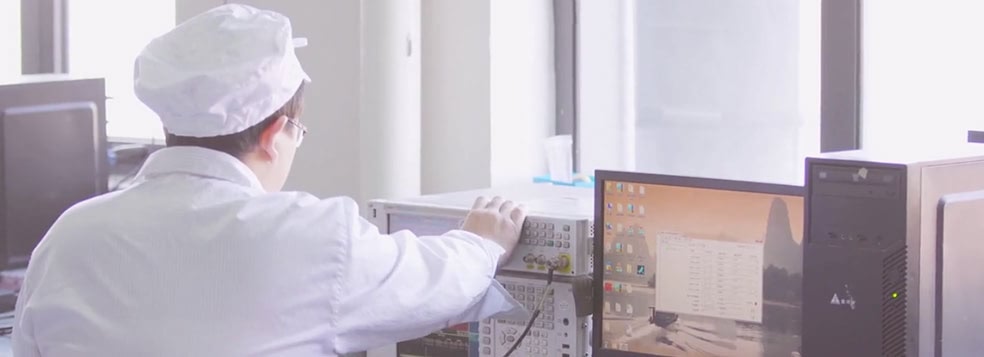

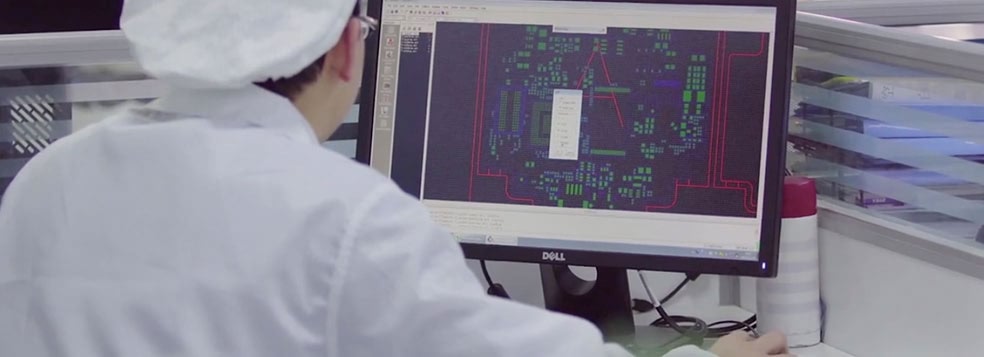

FPC 工厂 JCEC GROUP

我们的工厂已有25年的历史，成为中国首家专门生产柔性印刷电路板（FPC）的民营企业。我们向多个知名企业供应产品，如苹果、惠普、梅赛德斯-奔驰、万向集团和山东新能源等。

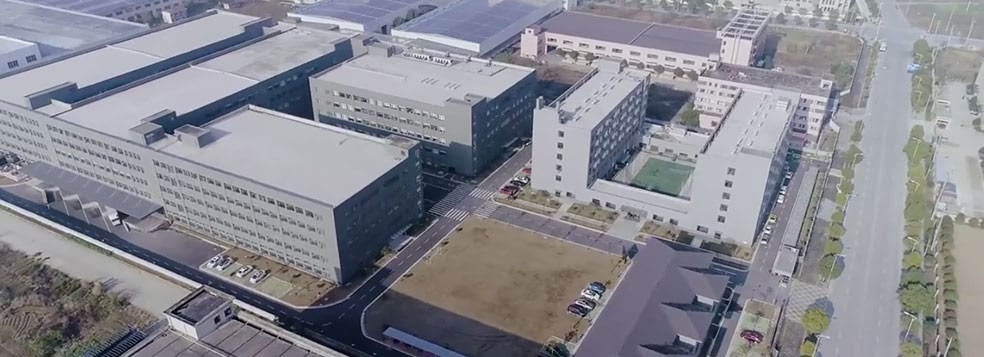

公司有两个位于不同地点的工厂。

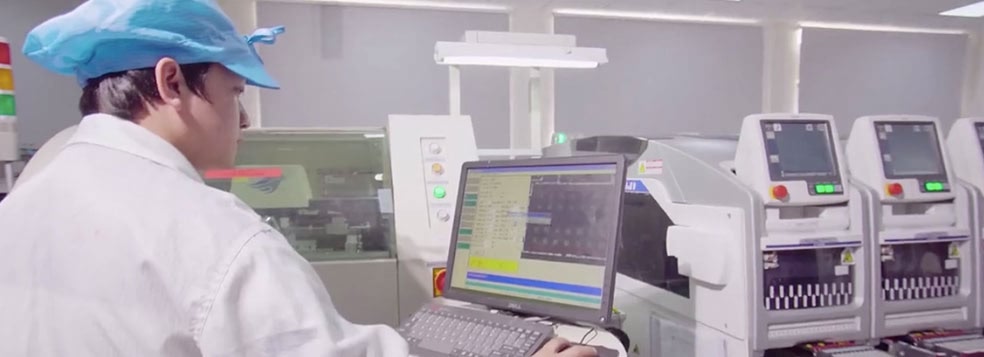

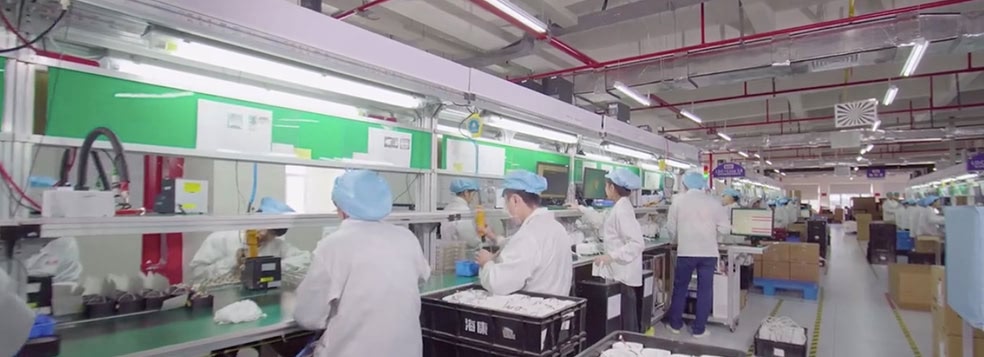

江阴工厂: 位于江苏省江阴市，占地面积约35,000平方米，拥有20条SMT生产线和3条波峰焊接生产线，共有超过300名员工。该工厂主要负责FPC的生产及装配线以及PCB的组装和生产线。

安徽工厂: 位于安徽省，占地面积约30亩，一期厂房面积17,000平方米，二期厂房面积23,000平方米。工厂具备年产30万平方米双层和多层FPC的生产能力。已成功通过ISO9001、ISO14001、IATF 16949、UL、ISO13485、ISO45001、QC080000等多项体系认证，并在2020年被认定为国家高新技术企业。

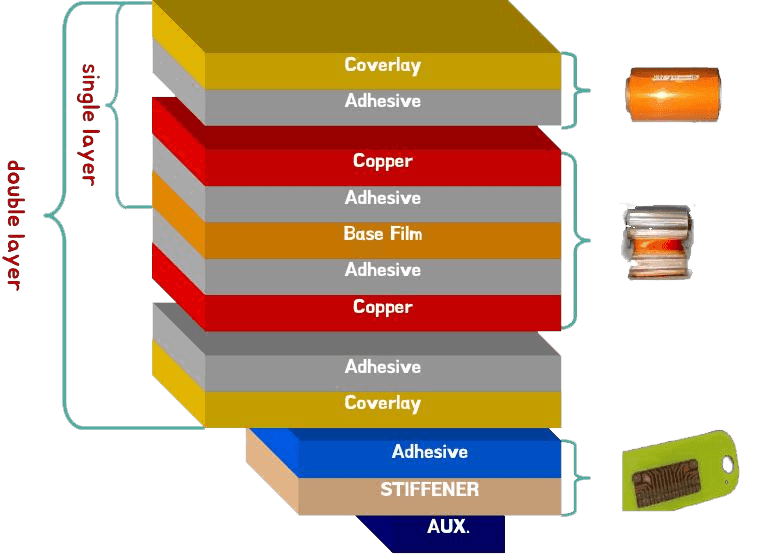

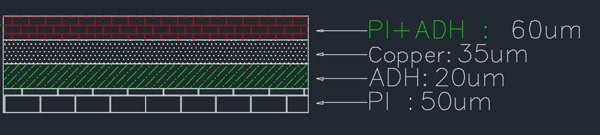

  • 铜层的厚度通常为35微米。
  • 单面板的标准厚度为0.2毫米。
  • 双面板的标准厚度为0.32毫米。

FPC线电阻的控制标准：

FPC的典型长度在1米以内。客户对FPC回路电阻的标准要求是：内部电路电阻≤1Ω。

FPC回路电阻的控制精度：

在环境温度为25度、电流持续流动1A且温升小于15度的条件下，假设铜厚度为35微米，线宽为0.3毫米，

如果线长为300毫米，电阻值为0.513Ω；

线长为500毫米时，电阻值为0.833Ω；

线长为700毫米时，电阻值为1.196Ω；

线长为1000毫米时，电阻值为1.71Ω；

线长为1200毫米时，电阻值为2.051Ω。

（注意：回路电阻直接影响线厚、线宽和线长。在实际生产中，我们公司可以根据客户的电阻要求调整线宽和铜厚，以满足客户的回路电阻规格。）

回路电阻的控制精度：

在FPC方案下，当铜厚度为35微米时，

对于线长在500~700毫米之间，回路电阻公差可以控制在≤1Ω；

对于线长在700~1200毫米之间，回路电阻公差可以控制在≤2Ω。

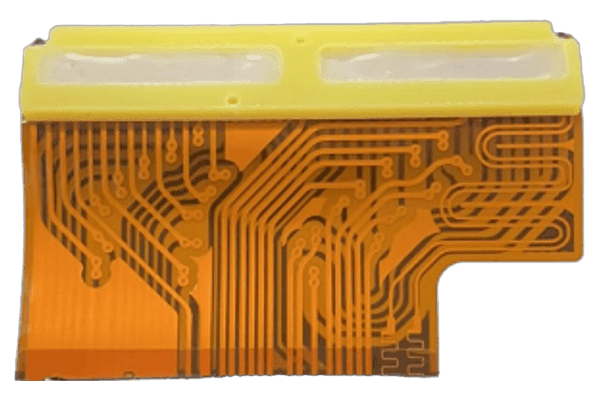

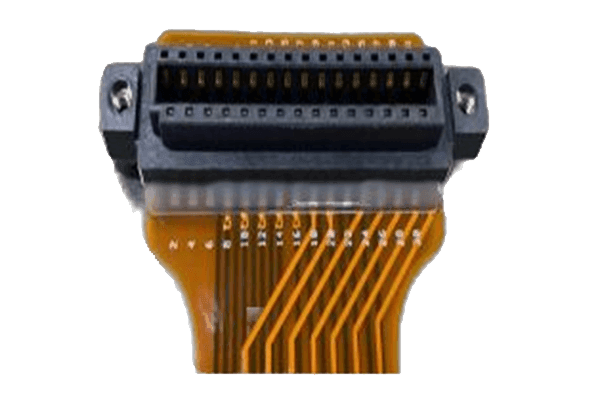

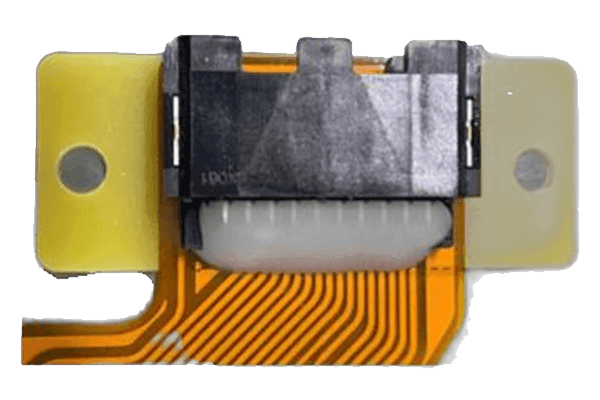

连接器引脚解决方案

UV点胶和固化

  • 快速固化: UV胶在紫外线照射下能够迅速固化，大大缩短了生产周期。
  • 高强度粘接: 固化后的UV胶具有高粘接强度，能够满足各种高强度粘接需求。
  • 良好透明度: UV胶固化后保持良好的透明度，对光传输几乎没有影响。
  • 环保无污染: UV胶在固化过程中几乎不产生挥发性有机化合物（VOCs），环保无污染。
  • 操作简便: UV点胶机的操作相对简单，只需将UV胶涂在需要粘接的部位，然后暴露于紫外线下即可。这种方法不仅提高了生产效率，还降低了操作难度。

如何订购 FPC

01

为了进行FPC设计流程，您需要提供详细的2D和3D图纸，这些图纸应清晰地展示您的FPC结构，包括导电路径、绝缘层和铜箔等关键部件。这些设计图将使我们了解FPC的布局、尺寸、分层以及任何特殊的设计要求。

02

请提供您的Gerber文件。

（如果您需要设计Gerber的帮助，请告诉我们，我们将协助您。）

请注意，对于NTC热敏电阻、熔断器和连接器，重要的是要考虑在底部增加加固。

如果您使用的是单层板，我们通常采用以下布局：

03

请提供您的BOM（物料清单）列表。

04

请提供您可能拥有的任何其他特殊要求。

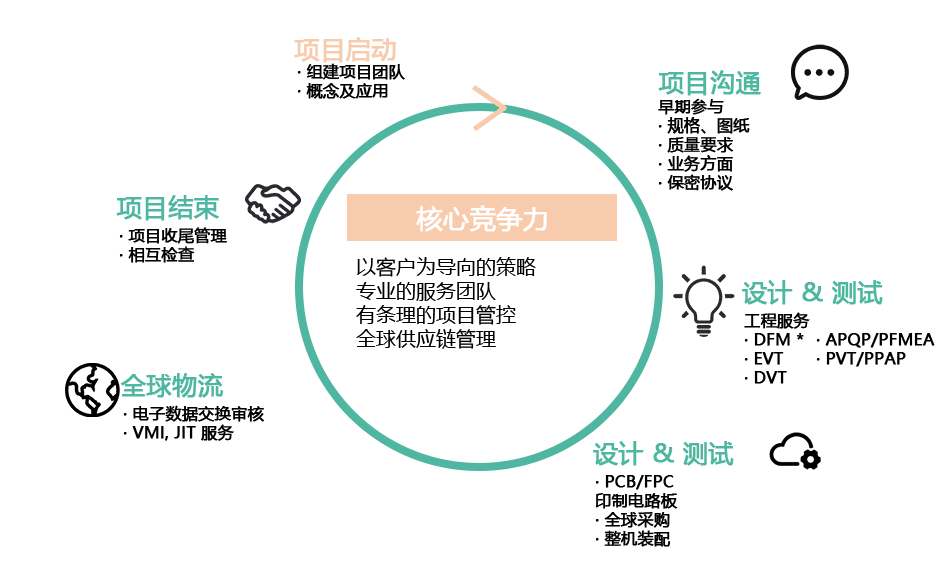

你所需要的全部东西是JONVER

JONVER 提供定制化服务。
